Modulatore IQ Ultra Compact Bias Controller Controller di Polarizazione Automaticu
Funziunalità
• Fornisce trè polarizzazioni per i modulatori IQ Indipendente da u furmatu di modulazione:
• QPSK, QAM, OFDM, SSB verificatu
• Accetta è ghjucà :
Nisuna calibrazione manuale necessaria Tuttu automaticu
• I, Q arms: cuntrollu nantu à i modi Peak è Null Altu rapportu d'estinzione: 50dB max1
• Bracciu P: cuntrollu nantu à i modi Q+ è Q- Precisione: ± 2◦
• Profilu bassu: 40 mm (L) × 28 mm (P) × 8 mm (A)
• Alta stabilità: implementazione cumpletamente digitale Facile da aduprà:
• Funziunamentu manuale cù mini jumper Funziunamentu OEM flessibile attraversu UART2
• Dui modi per furnisce tensioni di polarizazione: a. Cuntrollu automaticu di polarizazione b. Tensione di polarizazione definita da l'utente
Applicazione
• LiNbO3 è altri modulatori IQ
• QPSK, QAM, OFDM, SSB è altri
• Trasmissione Coerente
Prestazione

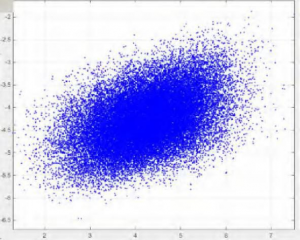

Figura 1. Custellazione (senza controller)
Figura 2. Custellazione QPSK (cù controller)
Figura 3. Schema QPSK-Eye
Figura 5. Schema di custellazione 16-QAM
Figura 4. Spettru QPSK
Figura 6. Spettru 16-QAM
Specifiche
| Parametru | Min | Tipu | Massimu | Unità |
| Prestazione di cuntrollu | ||||
| I, i bracci Q sò cuntrullatiNullu (Minimu) oPiccu (Massimu) puntu | ||||
| Rapportu di estinzione | MER1 | 50 | dB | |
| U bracciu P hè cuntrullatuQ+(destra quadratura) oQ-( manca quadratura) puntu | ||||
| Precisione à Quad | −2 | +2 | gradu2 | |
| Tempu di stabilizazione | 15 | 20 | 25 | s |
| Elettricu | ||||
| Tensione di putenza pusitiva | +14,5 | +15 | +15,5 | V |
| Corrente di putenza pusitiva | 20 | 30 | mA | |
| Tensione di putenza negativa | -15,5 | -15 | -14,5 | V |
| Corrente di putenza negativa | 8 | 15 | mA | |
| Gamma di tensione di uscita | -14,5 | +14,5 | V | |
| Ampiezza di tremolazione | 1%Vπ | V | ||
| Otticu | ||||
| Putenza ottica d'entrata3 | -30 | -8 | dBm | |
| Lunghezza d'onda d'entrata | 1100 | 1650 | nm | |
1. MER si riferisce à u Rapportu di Estinzione di u Modulatore. U rapportu di estinzione ottenutu hè tipicamente u rapportu di estinzione di u modulatore specificatu in a scheda tecnica di u modulatore.
2. Tenite à mente chì a putenza ottica d'entrata ùn currisponde micca à a putenza ottica à u puntu di polarizazione sceltu. Si riferisce à a putenza ottica massima chì u modulatore pò esportà à u controller quandu a tensione di polarizazione varieghja da -Vπ à +Vπ.
Interfaccia d'utilizatore
Figura 5. Assemblaggio
| Gruppu | Operazione | Spiegazione |
| Resettà | Inserite u jumper è tirate fora dopu à 1 secondu | Resettate u controller |
| Putenza | Fonte d'alimentazione per u controller di polarizazione | V- cunnetta l'elettrodu negativu di l'alimentazione |
| V+ cunnetta l'elettrodu pusitivu di l'alimentazione | ||
| U portu mediu si cunnetta cù l'elettrodu di terra | ||
| Polare1 | PLRI: Inserite o tirate fora u jumper | senza jumper: Modu Null; cù jumper: Modu Peak |
| PLRQ: Inserite o tirate fora u jumper | senza jumper: Modu Null; cù jumper: Modu Peak | |
| PLRP: Inserite o tirate fora u jumper | senza jumper: modu Q+; cù jumper: modu Q- | |
| LED | Custantemente accesu | Travaglià sottu à un statu stabile |
| Accensione-spegnimentu o accensione-spegnimentu ogni 0,2 s | Trattamentu di dati è ricerca di punti di cuntrollu | |
| Accensione-spegnimentu o accensione-spegnimentu ogni 1 s | A putenza ottica d'entrata hè troppu debule | |
| Accensione-spegnimentu o accensione-spegnimentu ogni 3 secondi | A putenza ottica d'entrata hè troppu forte | |
| PD2 | Cunnette si cù u fotodiodu | U portu PD cunnetta u catodu di u fotodiodu |
| U portu GND cunnetta l'anodu di u fotodiodu | ||
| Tensioni di polarizazione | In, Ip: Tensione di polarizazione per u bracciu I | Ip: Latu pusitivu; In: Latu negativu o terra |
| Qn, Qp: Tensione di polarizazione per u bracciu Q | Qp: Latu pusitivu; Qn: Latu negativu o terra | |
| Pn, Pp: Tensione di polarizazione per u bracciu P | Pp: Latu pusitivu; Pn: Latu negativu o terra | |
| UART | Funziunà u controller via UART | 3.3: Tensione di riferimentu di 3,3 V |
| GND: Terra | ||
| RX: Ricezione di u controller | ||
| TX: Trasmissione di u controller |
1 U polare dipende da u signale RF di u sistema. Quandu ùn ci hè micca signale RF in u sistema, u polare deve esse pusitivu. Quandu u signale RF hà una ampiezza più grande di un certu livellu, u polare cambierà da pusitivu à negativu. In questu mumentu, u puntu Null è u puntu Peak si cambieranu trà di elli. U puntu Q+ è u puntu Q- si cambieranu ancu trà di elli. L'interruttore polare permette à l'utente di cambià u polare.
direttamente senza cambià i punti di funziunamentu.
2Solu una scelta deve esse fatta trà l'usu di u fotodiodu controller o l'usu di u fotodiodu modulator. Hè cunsigliatu d'utilizà u fotodiodu controller per l'esperimenti di laburatoriu per duie ragioni. Prima, u fotodiodu controller hà qualità assicurate. Siconda, hè più faciule d'aghjustà l'intensità di a luce d'entrata. Se utilizate u fotodiodu internu di u modulator, assicuratevi chì a corrente di uscita di u fotodiodu sia strettamente proporzionale à a putenza d'entrata.
