Ultra High Precision MZM Modulator Bias Controller Automatic Bias Controller

Descrizione breve:

U controller di bias di u modulatore Rofea hè cuncepitu apposta per i modulatori Mach-Zehnder per assicurà un statu di funziunamentu stabile in diversi ambienti operativi. Basatu nantu à u so metudu di trasfurmazione di signali cumplettamente digitalizatu, u controller pò furnisce un rendiment ultra stabile.

U controller injecta un signalu di dither di bassa frequenza, di bassa amplitude inseme cù a tensione di bias in u modulatore. Continua a leghje l'output da u modulatore è determina a cundizione di a tensione di bias è l'errore ligatu. Una nova tensione di bias serà applicata dopu à a misurazione precedente. In questu modu, u modulatore hè assicuratu di travaglià sottu a tensione di bias curretta.


Detail di u produttu

Rofea Optoelectronics offre Prodotti di modulatori elettro-ottici ottici è fotonica

Tags di u produttu

Feature

• Control di tensione di bias in Peak / Null / Q + / Q−
• Bias voltage cuntrollu nant'à u puntu arbitrariu
• U cuntrollu ultra precisu: 50dB rapportu di estinzione massima in u modu Null;
Précision ± 0,5◦ sur les modes Q+ et Q−
• Ampiezza di dither bassa:
0,1 % Vπ en mode NULL et en mode PEAK
2% Vπ en mode Q+ et Q−
• Alta stabilità: cù implementazione cumpletamente digitale
• Profilu bassu: 40mm (W) × 30mm (D) × 10mm (H)
• Facile à aduprà: Operazione manuale cù mini jumper;
Operazioni OEM flessibili attraversu MCU UART2
• Dui modi diffirenti per furnisce a tensione bias: a.Automatic bias control
b. Tensione di polarizazione definita da l'utilizatori

Modulatore elettro-otticu Modulatore elettro-otticu Modulatore Bias Controller Bias Point Controller IQ Modulator DP-IQ Modulator MZM Bias Controller Automatic Bias Controller

Applicazione

• LiNbO3 è altri modulatori MZ
• NRZ digitale, RZ
• Applicazioni Pulse
• Sistema di scattering Brillouin è altri sensori otticu
• Trasmettitore CATV

Prestazione

pd-1

Figura 1. Carrier Suppression

pd-2

Figura 2. Generazione di Pulse

pd-3

Figura 3. Modulator max power

pd-4

Figura 4. Modulator putenza minima

Rapportu di estinzione massima DC

In questu esperimentu, nisun signali RF sò stati applicati à u sistema. Puru DC extinciton hè stata misurata.
1. A figura 5 mostra u putere otticu di u modulatore di output, quandu u modulatore cuntrullatu à u puntu di punta. Mostra 3.71dBm in u diagramma.
2. A figura 6 mostra u putere otticu di u modulatore di output, quandu u modulatore cuntrullatu à u puntu Null. Mostra -46.73dBm in u diagramma. In l'esperimentu veru, u valore varieghja intornu à -47dBm; è -46.73 hè un valore stabile.
3. Dunque, u rapportu d'estinzione DC stabile misuratu hè 50.4dB.

Requisiti per un altu ratio di estinzione

1. U modulatore di u sistema deve avè un altu rapportu d'estinzione. A caratteristica di u modulatore di u sistema decide chì u rapportu massimu di estinzione pò esse rializatu.
2. A polarizazione di a luce di l'input di modulatore deve esse cura. I modulatori sò sensittivi à a polarizazione. A polarizazione propria pò migliurà u rapportu di estinzione più di 10dB. In esperimenti di labburatoriu, di solitu un controller di polarizazione hè necessariu.
3. Controllers di preghjudiziu propiu. In u nostru esperimentu di rapportu di estinzione DC, u rapportu di estinzione di 50.4dB hè statu ottenutu. Mentre a datasheet di a fabricazione di modulatori elenca solu 40dB. U mutivu di sta migliurazione hè chì certi modulatori derivanu assai veloce. I controller di bias Rofea R-BC-ANY aghjurnanu a tensione di bias ogni 1 secondu per assicurà a risposta rapida.

Specificazioni

Parametru

Min

Tipu

Max

Unità

Cundizioni

Control Performance
Ratio d'estinzione

MER 1

50

dB

CSO2

−55

-65

-70

dBc

Ampiezza di dither: 2% Vπ
Tempu di stabilizazione

4

s

Punti di seguimentu: Null & Peak

10

Punti di traccia: Q+ & Q-
Elettricu
Tensione di putenza pusitiva

+ 14,5

+15

+ 15,5

V

Corrente di putenza pusitiva

20

30

mA

Tensione di putenza negativa

-15.5

-15

-14.5

V

Corrente di putenza negativa

2

4

mA

Gamma di tensione di output

-9,57

+ 9,85

V

Precisione di tensione di output

346

µV

Frequenza di dither

999,95

1000

1000.05

Hz

Versione: signal dither 1kHz
Dither amplitude

0,1% Vπ

V

Punti di seguimentu: Null & Peak
2% Vπ Punti di traccia: Q+ & Q-
otticu
Input putenza ottica 3

-30

-5

dBm

Lunghezza d'onda in entrata

780

2000

nm

1. MER si riferisce à Modulator Extinction Ratio. U rapportu di estinzione ottenutu hè tipicamente u rapportu di estinzione di u modulatore specificatu in a datasheet di modulatore.
2. CSO si riferisce à u sicondu ordine compostu. Per misurà CSO currettamente, a qualità lineale di u signale RF, modulatori è ricevitori deve esse assicurata. Inoltre, e letture CSO di u sistema pò varià quandu funziona à diverse frequenze RF.
3. Per piacè esse nutatu chì u putere otticu input ùn currisponde à u putere otticu à u puntu di preghjudiziu sceltu. Il s'agit de la puissance optique maximale que le modulateur peut exporter vers le contrôleur lorsque la tension de polarisation varie de -Vπ à +Vπ .

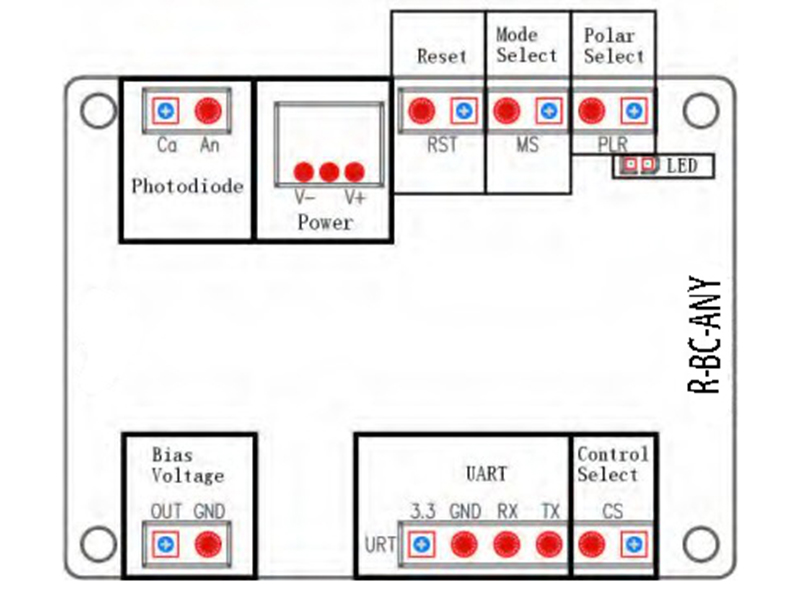

Interfaccia d'utilizatore

User-Interfaccia

Figura 5. Assemblea

Gruppu

Operazione

Spiegazione

Photodiode 1 PD: Cunnette u cathode di fotodiode MZM Fornite feedback di fotocorrente
GND: Cunnette l'anodu di fotodiode MZM
putenza Fonte di energia per u controller di bias V-: cunnette l'elettrodu negativu
V + : cunnetta l'elettrodu pusitivu
Sonda media: cunnetta l'elettrodu di terra
Resettate Inserite u jumper è tira fora dopu à 1 secondu Resettate u controller
Mode Select Inserite o tirate fora u jumper senza jumper: Modu Null; cù jumper: Modu Quad
Polar Select 2 Inserite o tirate fora u jumper senza jumper: Polar pusitivu; cù jumper: Polar Negativu
Tensione di bias Cunnette cù u portu di tensione MZM bias OUT è GND furniscenu tensioni di bias per u modulatore
LED In cuntrastu U travagliu sottu un statu stabile
On-off o off-on ogni 0,2 s Trattamentu di dati è ricerca di puntu di cuntrollu
On-off o off-on ogni 1s A putenza ottica di input hè troppu debule
On-off o off-on ogni 3s A putenza ottica di input hè troppu forte
UART Operate u controller via UART 3.3: Tensione di riferimentu 3.3V
GND: Terra
RX: Riceve u controller
TX: Trasmissione di u controller
Control Select Inserite o tirate fora u jumper senza jumper: cuntrollu di jumper; cun jumper: cuntrollu UART

1. Certi modulatori MZ anu fotodiodi interni. A cunfigurazione di u controller deve esse scelta trà l'usu di u fotodiodu di u controller o l'usu di u fotodiodu internu di u modulatore. Hè ricumandemu d'utilizà u fotodiodu di u controller per esperimenti di Lab per dui motivi. Prima, u fotodiodu di u controller hà assicuratu a qualità. Siconda, hè più faciule per aghjustà l'intensità di a luce di input. Nota: Se utilizate u fotodiodu internu di u modulatore, assicuratevi chì a corrente di output di u fotodiodu hè strettamente proporzionale à a putenza di input.
2. U pin Polar hè adupratu per cambià u puntu di cuntrollu trà Peak è Null in u modu di cuntrollu Null (determinatu da Mode Select pin) o Quad +
è Quad- in modalità di cuntrollu Quad. Se u jumper di u pin polare ùn hè micca inseritu, u puntu di cuntrollu serà Null in modu Null o Quad + in modalità Quad. L'amplitude di u sistema RF influenzerà ancu u puntu di cuntrollu. Quandu ùn ci hè micca un signalu RF o l'amplitude di u signale RF hè chjuca, u controller hè capaci di chjude u puntu di travagliu à u puntu currettu cum'è sceltu da u jumper MS è PLR. Quandu l'amplitude di u signale RF supera un certu limitu, u polare di u sistema serà cambiatu, in questu casu, l'intestazione PLR ​​deve esse in u statu oppostu, vale à dì u jumper deve esse inseritu s'ellu ùn hè micca o tiratu fora s'ellu hè inseritu.

Applicazione tipica

tavula

U controller hè faciule d'utilizà.

Passu 1. Cunnette u portu 1% di l'accoppiatore à u fotodiodu di u controller.
Passu 2. Cunnette l'output di tensione di polarizazione di u controller (attraversu SMA o 2.54mm 2-pin header) à u portu di polarizazione di u modulatore.
Step3. Fornite u controller cù tensioni DC + 15V è -15V.
Step4. Resettate u controller è cumincià à travaglià.
NOTA. Per piacè assicuratevi chì u signale RF di tuttu u sistema hè attivu prima di resettà u controller.
