Modulatore elettrootticu Rof 1550nm Modulatore d'intensità di a serie AM 40G
Funziunalità
* Perdita d'inserzione bassa
* Alta larghezza di banda
* Bassa tensione à mezza onda
* Opzione di persunalizazione
Applicazione
⚫ Sistemi ROF
⚫ Distribuzione di chjave quantiche
⚫ Sistemi di rilevamentu laser
⚫ Modulazione di banda laterale
| Rof-Serie AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Lunghezza d'onda operativa | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Larghezza di banda | 10GHz | 10GHz | 10/20GHz | 2,5 GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| Perdita d'inserzione | <5dB | <5dB | 5dB | 5dB | 4dB | |||
| Rapportu d'estinzione @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3,5 V | 6V | <5V | ||
| VΠ @Bias | 3.5V | 3.5V | <5V | <5V | <8V | <7V | ||
Infurmazioni di cumanda
| Rof | AM | XX | XXG | XX | XX | XX |
| Tipu: AM --- Modulatore d'intensità | Lunghezza d'onda: 07---780nm 10---1060nm 13---1310nm 15---1550nm | Larghezza di banda: 10GHz 20GHz 40GHz 50GHz
| Monitorà a PD: PD --- Cù PD | Tipu di fibra In-Out: PP---PM/PM
| Connettore otticu: FA---FC/APC FP---FC/PC SP --- Personalizazione |
R-AM-15-40G
Modulatore d'intensità di lunghezza d'onda 1550nm 40GHz
| Parametru | Simbulu | Min | Tipu | Massimu | Unità | ||||
| Parametri ottici | |||||||||
| Lunghezza d'onda operativa | l | 1530 | 1550 | 1565 | nm | ||||
| Perdita d'inserzione | IL | 4 | 5 | dB | |||||
| Perdita di ritornu otticu | ORL | -45 | dB | ||||||
| Rapportu di estinzione di l'interruttore @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Rapportu di estinzione dinamica | DER | 13 | dB | ||||||
| Fibra ottica | Inputportu | Panda PM Fujikura SM | |||||||
| portu di surtita | Panda PM Fujikura SM | ||||||||
| Interfaccia di fibra ottica | FC/PC、FC/APC O l'utente da specificà | ||||||||
| Parametri elettrichi | |||||||||
| Larghezza di banda operativa(-3dB) | S21 | 28 | 30 | GHz | |||||
| Tensione à mezza onda Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Bias | @Bias |
| 6 | 7 | V | ||||
| Perdita di ritornu elettrica | S11 | -12 | -10 | dB | |||||
| Impedenza d'entrata | RF | ZRF | 50 | W | |||||
| Bias | ZBIAS | 1M | W | ||||||
| Interfaccia elettrica | V(f) | ||||||||
Cundizioni Limite
| Parametru | Simbulu | Unità | Min | Tipu | Massimu |
| Putenza ottica d'entrata | Pin, Max | dBm | 20 | ||
| Potenza RF d'ingressu | dBm | 28 | |||
| tensione di polarizazione | Vbias | V | -15 | 15 | |
| Temperatura di funziunamentu | Cima | ℃ | -10 | 60 | |
| Temperatura di almacenamentu | Tst | ℃ | -40 | 85 | |
| Umidità | RH | % | 5 | 90 |

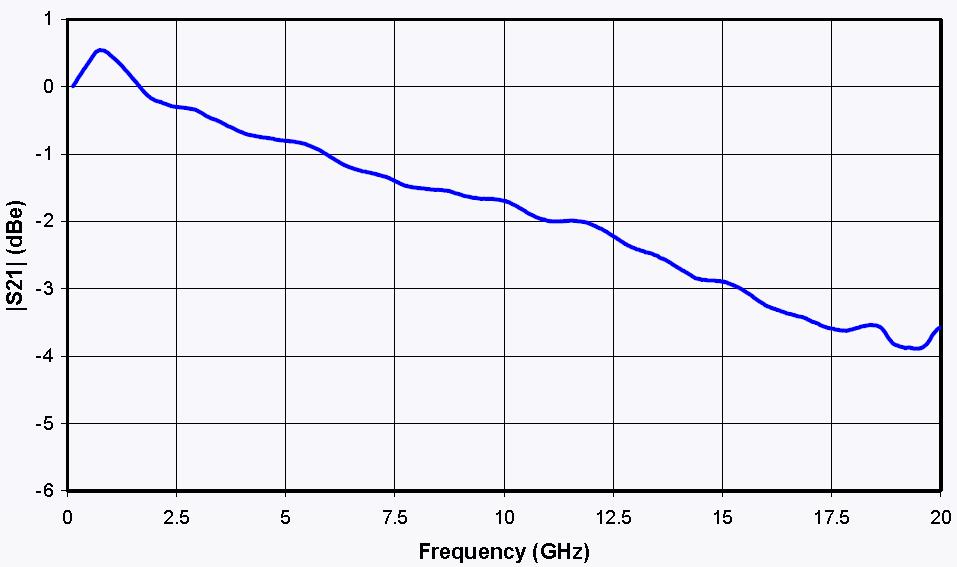

Curva S21
Curva &S11
Curve S21 è s11
Schema Meccanicu
| PORTU | Simbulu | Nota |
| In | Portu d'entrata ottica | Fibra PM (125μm/250μm) |
| Fora | Portu di uscita ottica | Opzione PM è SMF |
| RF | Portu d'entrata RF | SMA(f) |
| Bias | Portu di cuntrollu di polarizazione | 1,2 Polarizazione, 34-N/C |
